可调双金属片式疏水阀

  • 产品详情

CS17H/CS47H/CS67H可调双金属片式疏水阀是热静力型疏水阀中结构最坚固的疏水阀。它的优点是:不怕水击,耐高压,体积小,重量轻,不怕冻,能自动排空气,任意位置都可安装;背压率大于 80% 。
该疏水阀适用于蒸汽管主管道、管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水,使用范围很广。

1.可调整凝结水的排放温度,有效地利用凝结水的显热
2.阀前始终有凝结水,形成水封,无蒸汽泄漏
3.可任意角度安装,并随时可调整排水温度
4.抗水击,排气性能优良
5.球面关闭方式,使用寿命长
工作原理
可调双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。当装置刚起动时,管道出现低温冷凝水,双金属片是平展的,阀芯在弹簧的弹力下处 于开启位置。当冷凝水温度渐渐升高,双金属片感温元件开始弯曲变形,并把阀心推向关闭位置。在冷凝水达到饱和温度之前,疏水阀完全关闭。阀前始终存有高温 凝结水,无蒸汽泄漏,节能效果好。
主要技术参数



项 目
型号
单位
CS17H一16C
CS47H一16C
CS67H一16C
CS17H一25
CS47H一25
CS67H一2S
CS17H-40
CS47H-40
CS67H一40
公称压力
1.6
2,5
4.O
MPa
壳体试验压力
2.4
3.8
6.0
最高工作压力
1.6
2.5
4.0
最高工作温度
203
220
247
最高允许温度
425
425
425
工作介质
蒸汽、凝结水

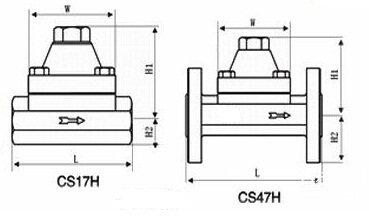

主要外形尺寸



产品型号
通径 (mm)
连接方式
工作压力
范围
(Mpa)
最高充许
温度(℃)
阀体材料
外形尺寸
L
H1
H2
W
LTB6
(CS17H-16C)
15-25
螺纹
0.01-1.6
220
WBC  A105
95
111
23
60
LTB6F
CS47H-16C
15
法兰
0.01-1.6
220
WBC  A105
150
111
23
60
20
法兰
0.01-1.6
220
WBC  A105
160
111
23
60
25
法兰
0.01-1.6
220
WBC  A105
160
111
26
60
32
法兰
0.01-1.6
220
WBC  A105
210
118
27
61
40
法兰
0.01-1.6
220
WBC  A105
230
123
30
66
50
法兰
0.01-1.6
220
WBC  A105
230
123
30
66
(LTB6W)
CS67H-16C
15
承插焊
0.01-1.6
220
WBC  A105
95
106
35
58
20
承插焊
0.01-1.6
220
WBC  A105
95
106
35
58
25
承插焊
0.01-1.6
220
WBC  A105
95
106
35
58
(TB11)
CS17H-16C
15
螺纹
0.01-1.6
220
WBC  A105
95
106
35
58
20
螺纹
0.01-1.6
220
WBC  A105
95
106
35
58
25
螺纹
0.01-1.6
220
WBC  A105
95
106
35
58
(TB11F)
CS47H-16C
15
法兰
0.01-1.6
220
WBC  A105
150
111
23
60
20
法兰
0.01-1.6
220
WBC  A105
160
111
23
60
25
法兰
0.01-1.6
220
WBC  A105
160
111
26
60
32
法兰
0.01-1.6
220
WBC  A105
210
118
27
61
40
法兰
0.01-1.6
220
WBC  A105
230
123
30
66
50
法兰
0.01-1.6
220
WBC  A105
230
123
30
66
LTB3
CS17H-16C
15
螺纹
0.1-1.6
350
WBC  A105
85
80
23
54
20
螺纹
0.1-1.6
350
WBC  A105
85
80
23
54
25
螺纹
0.1-1.6
350
WBC  A105
85
80
23
54
LTB3F
CS17H-16C
15
法兰
0.1-1.6
350
WBC  A105
150
80
23
54
20
法兰
0.1-1.6
350
WBC  A105
15.
80
23
54
25
法兰
0.1-1.6
350
WBC  A105
160
80
23
54
LTB3W
CS17H-16C
15
承插焊
0.1-1.6
350
WBC  A105
85
80
23
54
20
承插焊
0.1-1.6
350
WBC  A105
85
80
23
54
25
承插焊
0.1-1.6
350
WBC  A105
85
80
23
54
LTB5
CS67H-16C
15-25
螺纹
0.01-1.6
350
WBC  A105
85
90
20
62
LTB5F
CS17H-16
15-20
25
法兰
0.01-1.6
350
WBC  A105
150
160
80
23
54
(LTB5W)
CS67H-16C
15-25
承插焊
0.01-1.6
350
WBC  A105
85
80
23
54
