一、产品概述

       气动钢衬四氟三通法兰球阀Q644PFA-16C分L型（Q44型）和T型（Q45型）。L型三通球阀只能连接相互正交的两条管道，不能同时保证第三条管道的相互连通，只起分配作用；T型三通球阀能使三条正交的管道相互连通和切断第三条通道，起分流、合流作用。三通球阀即可采用手柄、蜗轮进行手动操作，也可与电动装置或气动装置配套连接，通过中控PLC控制系统，可轻松实现集中远距离对阀门自动化控制，能极大的提高生产效率，节约人力、时间，提高安全性。

二、产品特点

采用一体化结构，四面阀座的密封型式，法兰连结少，可靠性高，设计实现了轻量化

结构型式分L型和T型，根据不同的工况要求选择适当的三通球阀

L型三通球阀只能连接相互正交的两条管道，不能保持第三条管道的相互连通，只起分配作用

T型三通球阀能使三条正交的管道相互连通和切断第三条通道，起分流、合流作用

使用寿命长，流阻小，流通能力大

三、采用标准

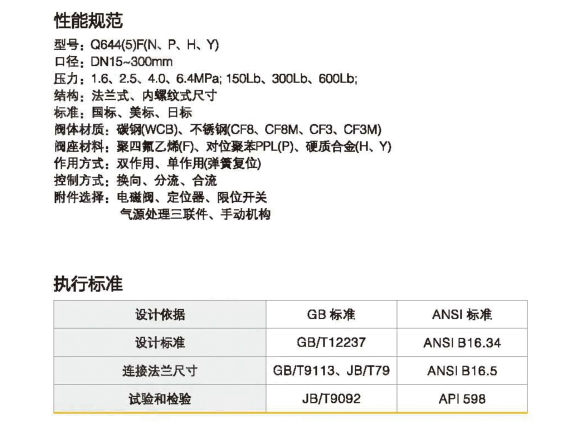

四、性能参数

产品名称：三通球阀（L型）

连接型式：法兰式、螺纹式

公称通径：DN15-DN300

公称压力：PN16

试验压力壳体试验：公称压力×1.5倍

密封试验：公称压力×1.1倍

外表喷涂不锈钢本体、其它材质喷漆

驱动型式手柄、蜗轮、电动、气动

适用温度-29～160℃

适用介质水、油、气、蒸汽、硝酸类、醋酸类

五、零部件可选材料

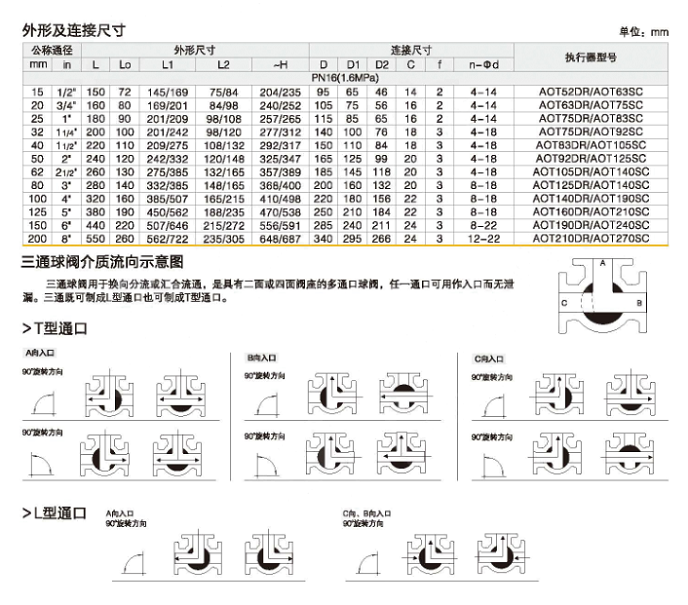

六、外形尺寸图

七、安装注意事项

1、确定三通球阀的类型（L型或T型）与工况需求相符。

2、取掉法兰两端的护盖，清理内腔无杂质、异物。

3、与管道连接前，须先清理管道内残存的焊渣和杂物。

4、安装时，不要用阀的执行机构部分作为起重吊装，以避免损坏执行机构和附件。

5、本阀不受介质方向限制，可安装在水平或垂直的管道上，应预留手动操作及维修空间。

6、管道安装点不可有低垂或者承受外力的现象，应用管道支架或者支撑架来消除管线的偏离。

7、管道与法兰之间需安装密封垫。

8、与管道连接后，应均匀用力多次交叉拧紧各螺母。

八、操作使用说明

1、操作前确认管路和阀门被清洗过。

2、操作机构带动阀杆、球体，顺时针旋转1/4圈（90°），阀门关闭；逆时针旋转1/4圈（90°），阀门开启

3、阀门运行一段时间以后 ，若填料压盖处有微泄发生，将压紧螺母适当拧紧，泄漏即可消除。

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的Q361F蜗轮全焊接球阀性能参数、结构尺寸参数等详情，请联系我们。
