专业阀门制造



型号	阀体	阀瓣	支架	阀杆
J44F4-10/16	WCB衬F4	WCB衬F4	WCB衬F4	2Cr13
J44F46-10/16	WCB衬F46	WCB衬F46	WCB衬F46



型号	公称压力 PN（MPa）	壳体试验压力（MPa）	密封试验压力（MPa）	工作温度 （℃）	适用介质
J44F4-10	1.0	1.5	1.1	-20 ~180	硫酸、氢氟酸、磷酸、硝酸、盐酸、各种有机酸、有机溶剂、强氧化剂以及其它各种强腐蚀介质
J44F4-16	1.6	2.4	1.76	-20 ~180
J44F46-10	1.0	1.5	1.1	-20 ~150
J44F46-16	1.6	2.4	1.76	-20 ~150

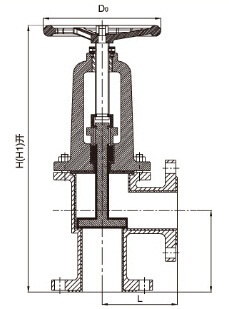

公称通径 DN（mm）	尺寸（mm）
	L	H	H1	D0
15	75	270	300	125
20	75	275	305	125
25	80	305	340	125
32	90	330	375	170
40	100	355	390	170
50	115	395	440	170
65	145	450	515	250
80	155	490	570	250
100	175	555	640	320
125	200	645	735	320
150	240	740	830	320
200	300	920	1070	400
