一、气动截止阀概述

J641H气动截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。

二、气动截止阀参数表

公称通径：DN15-DN300	公称压力：1.0MPa-4.0MPa
适用介质：水、气、油等	适用温度：-20℃-120℃
阀体材质：碳钢、不锈钢	作用方式：双作用、单作用(弹簧复位)
控制方式：开关型、调节型	附件选择：电磁阀、定位器、限位开关、气源处理三联件、手动机构
设计标准：GB/T12233	结构长度标准：GB/T12221
连接法兰尺寸标准：GB/T9113、JB/T79	供货：JB/T 79

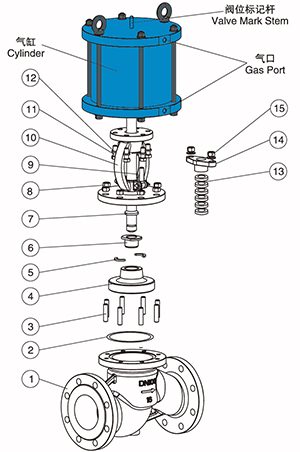

三、气动截止阀零部件材质

序号	名称	材质
		C	P
1	阀体	WCB	ZG1Cr18Ni9Ti
2	垫片	柔性石墨+不锈钢	PTFE
3	螺栓	35	304
4	阀瓣	WCB+堆焊304 或司太立、PTFE	ZG1Cr18Ni9Ti PTFE
5	对开环	1Cr18Ni9Ti	1Cr18Ni9Ti
6	阀瓣盖	1Cr18Ni9Ti	1Cr18Ni9Ti
7	阀杆	1Cr18Ni9Ti	1Cr18Ni9Ti
8	螺帽	35	304
9	吊环螺栓	35	304
10	阀盖	WCB	ZG1Cr18Ni9Ti
11	螺栓	35	304
12	垫片	35	1Cr18Ni9Ti
13	填料	柔性石墨	PTFE
14	填料压板	WCB	ZG1Cr18Ni9Ti
15	螺帽	35	304

四、气动截止阀尺寸表

DN	L	H	D	D1	D2
15	130	291	95	65	46
20	150	300	105	75	56
25	160	353	115	85	65
32	180	390	140	100	76
40	200	518	150	110	84
50	230	555	165	125	99
65	290	630	185	145	118
80	310	683	200	160	132
100	350	745	220	180	156
125	400	855	250	210	184
150	480	870	285	240	211
200	600	954	340	295	266
250	730	1065	405	355	319
300	850	1185	460	410	370

五、应用

气动法兰截止阀是借助压缩空气来驱动的阀门，由压缩空气进入气动执行器带动气缸连接阀杆阀芯阀瓣做升降运动。

温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的气动截止阀性能参数、结构尺寸参数等详情，请联系我们。
