一、日标暗杆截止阀概述

J41W-10K不锈钢日标暗杆截止阀是截止阀的一种，对阀体材质要求比较高一般有301、304、316等几个材质选择广泛应用于化工、船舶、医药等行业。其结构比闸阀简单，制造与维修都较方便，密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。

二、日标暗杆截止阀参数表

公称通径：DN15-DN100	公称压力：10K
适用介质：水、气、油品等	适用温度：0℃≤t≤120℃
阀体材质：不锈钢	设计标准：JIS B2071
结构长度：JIS B2002	法兰标准：JIS B2220

三、日标暗杆截止阀尺寸表

零部件材料：

序号	零件名称	材质	序号	零件名称	材质
1	螺母	304	2	垫圈	304
3	手轮	KTH330	4	填料压套	304
5	压盖螺母	SCS13	6	填料	PTFE
7	填料垫	304	8	阀杆	304/316
9	阀盖	SCS13/SCS14	10	密封垫	PTFE
11	阀体	SCS13/SCS14	12	压套	304

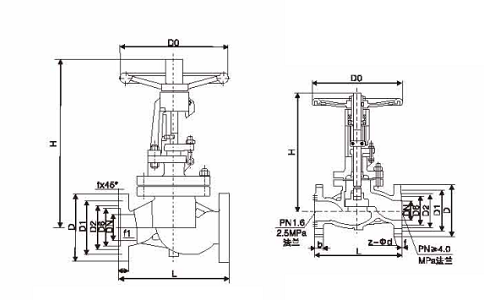

主要外形尺寸和连接尺寸：

NPS	D1	d	K	D	f	C	N-Z	L	E	H
15A	15	51	70	95	1	12	4-15	108	100	116
20A	20	56	75	100	1	14	4-15	117	100	127
25A	25	67	90	125	1	14	4-19	127	120	147
32A	32	76	100	135	2	16	4-19	140	120	153
40A	40	81	105	140	2	16	4-19	165	140	203
50A	50	96	120	155	2	16	4-19	203	160	230
65A	65	116	140	175	2	18	4-19	216	180	268
80A	80	126	150	185	2	18	8-19	241	200	287
100A	100	151	175	210	2	18	8-19	292	220	315
125A	123	182	210	250	20	2	8-23	356	-	252
150A	148	212	240	280	22	2	8-23	394	-	285
200A	198	262	290	330	22	2	12-23	457	-	385
250A	248	324	355	400	24	2	12-25	533	-	485
300A	298	368	400	445	24	3	16-25	610	-	545
